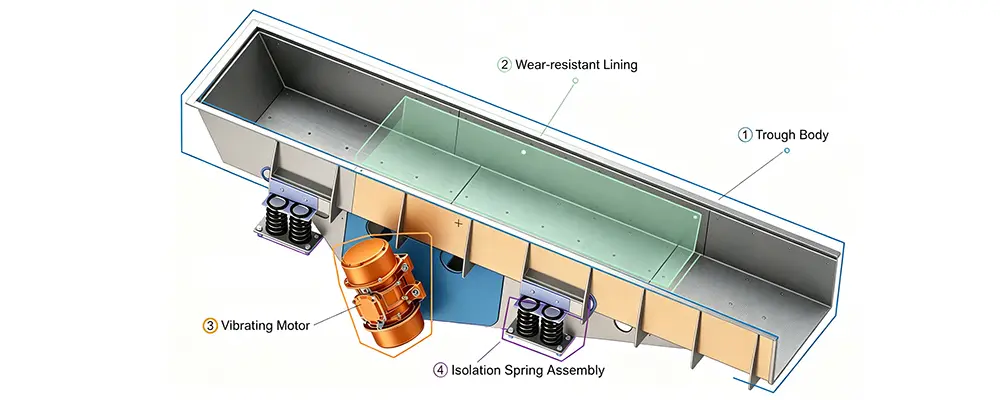

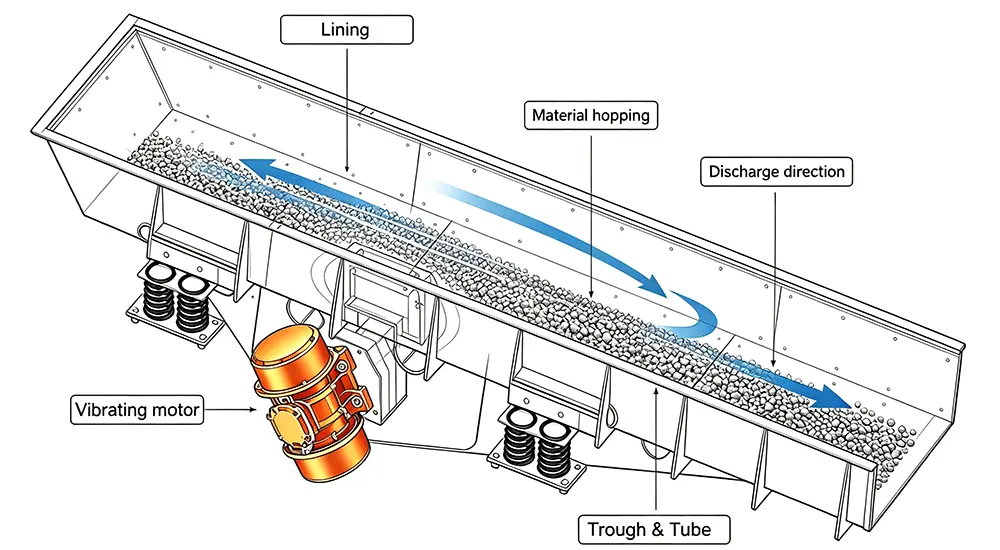

La estructura del transportador vibratorio
El vibrador como parte más importante del alimentador vibratorio debe ser Seleccionado cuidadosamente, un excelente vibrador brindará una vibración fuerte y estable. fuerza y no requiere mantenimiento. Un vibrador deficiente ni siquiera puede transportar materiales. Bueno, y requieren mantenimiento con frecuencia, deben desperdiciar mucho tiempo y dinero. Hay dos tipos principales de vibradores: uno es el vibrador electromagnético, el el otro es un motor vibratorio.
El motor vibratorio del transportador vibratorio
Un motor de vibración es un dispositivo de fuente de energía que instala excéntrico bloques en ambos extremos del eje del motor para generar vibración a través del rotación del motor. En principio, cuando el motor gira, la excéntrica El bloque también gira. Como el centro de masa del bloque excéntrico no coincide con el centro del eje del motor, se genera fuerza centrífuga, haciendo que el motor vibre en su conjunto.
En términos de aplicación, se usa ampliamente en alimentadores vibratorios, cribas vibratorias y otros equipos en minería, metalurgia y otras industrias, que pueden Complete eficazmente el transporte de materiales, el cribado y otros trabajos.
Ventajas de motores de vibración:
1. Fuerte fuerza de excitación
2. Amplitud estable
3. Amplio rango de frecuencia y ajustable
4. Fuerte adaptabilidad
5. Buena sincronización de combinación de varias máquinas:
6. Tamaño pequeño y peso ligero
7. Mantenimiento sencillo
Desventajas de motores de vibración:
1. La vida útil del motor es relativamente corta
2. Generar ruido mecánico
3. Altos requisitos de instalación
4. Puede causar problemas de resonancia
5. relativamente alto consumo de energía
El electromagnético vibrador del transportador vibratorio
Un El vibrador electromagnético es un dispositivo que genera vibraciones utilizando el Principio de inducción electromagnética. Sus principales componentes incluyen Electroimanes y armaduras. Cuando se aplica alimentación de CA, la bobina del electroimán genera un campo magnético alterno, lo que hace que la armadura ser atraído y liberado repetidamente. El movimiento periódico de los accionamientos del inducido. los componentes de trabajo conectados a él vibren.
Esto El vibrador tiene una estructura simple y es fácil de usar. Puede controlar el frecuencia y amplitud de vibración ajustando la corriente, el voltaje o frecuencia. En el campo industrial, se usa comúnmente en alimentadores para uniformemente transportar materiales a la línea de producción; También se utiliza para cribas vibratorias para ayudar a filtrar materiales de diferentes tamaños de partículas.
Ventajas de vibradores electromagnéticos:
1. Estructura sencilla
2. La frecuencia y amplitud de la vibración son fáciles de ajustar
3. Operación estable y confiable
4. Amplia aplicabilidad
5. Sensibilidad de control
6. Bajo consumo de energía
7. Tamaño pequeño y peso ligero
8. Sin fricción mecánica
Desventajas de vibradores electromagnéticos:
1. Fuerza de excitación limitada
2. Altos requisitos para la fuente de alimentación
3. Electromagnético interferencia
|
Vibrador electromagnético serie BM |
||||||||||
|
TIPO |
Voltaje/V |
Corriente/A |
Potencia/KW |
Peso del equipo/kg |
Peso máximo de carga/kg |
|||||
|
BM10 |
220 |
0,8 |
0,15 |
25 |
10 |
|||||
|
BM15 |
220 |
2.2 |
0,4 |
42 |
20 |
|||||
|
Vibrador electromagnético serie EV |
||||||||||
|
TIPO |
Frecuencia/Hz |
Actual/A |
Peso de trabajo/Amplitud |
Peso del vibrador/kg |
||||||
|
230V |
400V |
Máx. kg/mm |
Mín.kg/mm |
|||||||
|
EV100-25 |
25 |
10.5 |
5.8 |
130/1,0 |
33/3.0 |
45 |
||||
|
EV100-33 |
33 |
9,5 |
4.9 |
70/2,0 |
40/2,8 |
48 |
||||
|
EV80-50 |
50 |
5 |
3.5 |
85/0,5 |
35/1,6 |
55 |
||||
|
EV100-50 |
50 |
6 |
3.8 |
150/0,6 |
40/1,6 |
60 |
||||
|
EV120-50 |
50 |
7 |
4 |
165/0,6 |
50/1,5 |
65 |
||||
|
EV150-25 |
25 |
14 |
9 |
230/1,4 |
110/3 |
116 |
||||
|
EV150-33 |
33 |
14 |
10 |
250/1,2 |
80/2,8 |
116 |
||||
|
EV150-50 |
50 |
13 |
8 |
320/0,5 |
110/1,6 |
120 |
||||
|
EV200-33 |
33 |
15,5 |
11 |
300/1,2 |
100/2,8 |
116 |
||||
|
EV200-50 |
50 |
14 |
10 |
360/0,7 |
110/1,8 |
120 |
||||
|
EV250-33 |
33 |
16 |
11.5 |
330/1,3 |
110/3.3 |
120 |
||||
|
EV250-50 |
50 |
15 |
11 |
360/0,8 |
150/1,8 |
130 |
||||
|
EV300-25 |
25 |
20 |
18,5 |
450/1,5 |
220/3 |
260 |
||||
|
EV300-33 |
33 |
|
14.5 |
600/1 |
200/2,5 |
260 |
||||
|
EV300-50 |
50 |
|
14 |
600/0,7 |
210/1.9 |
265 |
||||
|
EV350-33 |
33 |
|
14.5 |
650/1,1 |
220/3,2 |
265 |
||||
|
EV350-50 |
50 |
|
16 |
650/0,8 |
210/2.2 |
280 |
||||
|
EV500-33 |
33 |
|
25 |
900/1,5 |
300/3,8 |
350 |
||||
|
EV500-50 |
50 |
|
22 |
700/0,8 |
300/2,3 |
350 |
||||
|
EV1000-33 |
33 |
|
45 |
1650/1,5 |
700/3,8 |
700 |
||||
|
EV1000-50 |
50 |
|
42 |
1200/1,0 |
550/1,8 |
750 |
||||
El canal transportador de transportador vibratorio
En general, Hay dos tipos de comedero: uno es un comedero rectangular y el otro es comedero tubular.
|
|
Alimentador vibratorio de canal rectangular Tiene una gran capacidad de transporte, a menudo utilizada en transporte a gran escala. aplicaciones como vidrio, minería, carbón y otras industrias |
|
|
Procesos de alimentador vibratorio tubular. Los materiales son más suaves y la alimentación es más precisa, a menudo utilizando electromagnética. vibradores |
El Método de soporte del transportador vibratorio
Allí Hay tres métodos principales de soporte para alimentadores vibratorios
|
1 Colgando |
|
|
2 Soporte |
|
|
3 Colgante y soporte |
|
El Resortes y suspensión del transportador vibratorio
El serie de transportador vibratorio
|
A través del alimentador vibratorio, el Típico, tiene una amplia gama de tamaños, generalmente se usa para transportar bloques. materiales granulares y en polvo. |
|
|
Alimentador de tubo vibratorio, que tiene una bandeja tubular, hace que el transporte de materiales sea más preciso. |
|
|
Pequeño vibrador electromagnético Transportador, generalmente se usa en escenas que requieren poca capacidad de transporte. y alta precisión, adecuado para industrias de medicina química de alimentos, etc. en. |
|
|

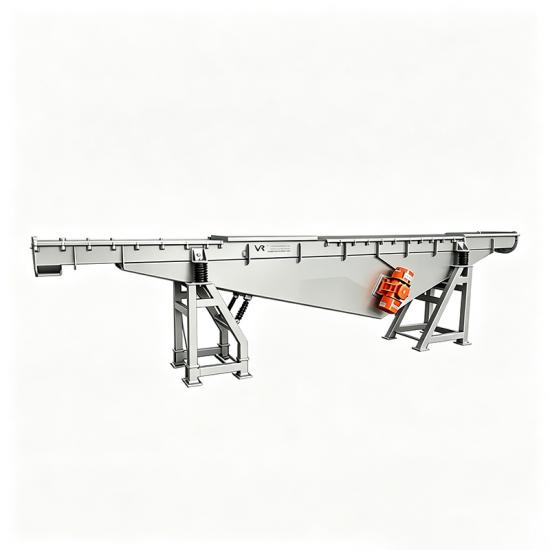

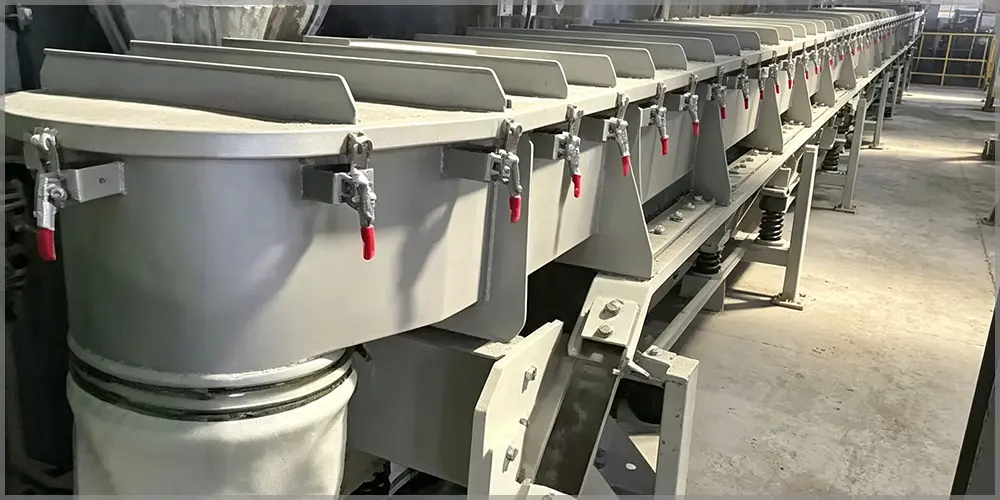

Alimentador vibratorio largo, que tiene Larga distancia de transporte de hasta 15 m, generalmente utilizada en carbón, cemento y minerales. Industrias, estructura simple, sin mantenimiento. |
|
|
Alimentador vibratorio de pesaje, que es un pequeño alimentador vibratorio electromagnético equipado con un conjunto de pesaje Sistema, generalmente utilizado en el campo de la industria química, que tiene especial Requisitos para pesaje y alimentación precisa. |
|
|
Alimentador de dirección inversa, que Tiene dos puertos de descarga en direcciones opuestas. Puede cambiar de dirección fácilmente Según sus necesidades, le ayudará a ahorrar mucho espacio. |
|
|
Alimentador vibratorio vertical, que Puede transportar materiales verticalmente. Durante el proceso de transporte, los materiales pueden calentarse o enfriarse. |
|
|
VRV, un vibrador profesional El fabricante del equipo puede personalizar el alimentador vibratorio según sus necesidades. Requisito especial, proporcionando todo tipo de dispositivos de manipulación de materiales aplicados. en varios escenarios de trabajo. |
|
Cómo elegir el transportador vibratorio más adecuado?
1, Conozca la información del material transportado y los requisitos del dispositivo. (Haga clic aquí para obtener más información)
2, El vibrador es la parte central del alimentador vibratorio. La elección de un vibrador fuerte que tiene una fuerza de vibración estable y un tiempo de uso prolongado o elige un vibrador débil que Tiene un precio económico pero una fuerza de vibración débil, un mantenimiento frecuente que hace perder tiempo y dinero, creo que puedes hacer una elección correcta.
3, El servicio posventa es la garantía de uso del producto, es necesario confirmar con el fabricante al respecto antes de firmar el contrato.
4, Investigar la información de los proveedores, priorizar a los fabricantes sobre los intermediarios, y conozca casos de proyectos relacionados con productos relacionados.
El ¿Por qué elige el transportador vibratorio en VRV?
1, Al elegir un vibrador barato y de mala calidad, gastarías más tiempo y dinero para mantenerlo. Ni siquiera puede vibrar para transmitir bien. ¡Deja de hacerlo!
⢠Núcleo de agarre VRV Tecnología en vibrador electromagnético, que puede proporcionar estabilidad y larga duración. fuerza de vibración y le ayuda a transportar bien el material sin mantenimiento.
⢠Los expertos en VRV saben cómo Diseñar la estructura y forma del canal, así como el ángulo de instalación. del vibrador, para mejorar la eficiencia del transporte sin dañar el ranura.
2, VRV puede ofrecerle el precio más competitivo. VRV es un fabricante en China para que tengamos nuestro propio equipo de servicio y línea de producción, y podamos minimizar costos de producción en la mayor medida posible.
3, VRV proporciona al menos un año de garantía de calidad y permanente apoyo técnico. Puede pedirnos ayuda en cualquier momento.
4, VRV tiene una rica experiencia y posee una gran cuota de mercado en típico Industrias especialmente en las industrias del vidrio, alimentos, química y minería del carbón. Nosotros He estado involucrado en muchos proyectos en todo el mundo.

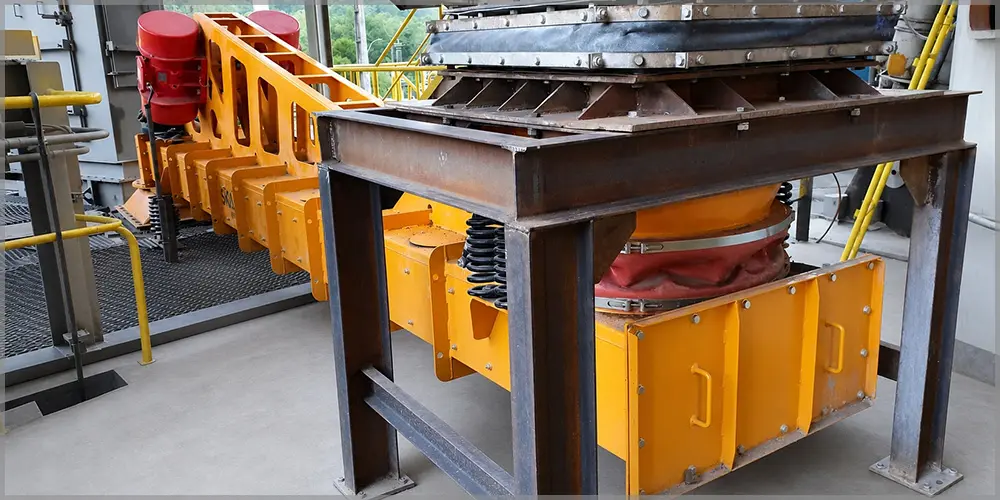

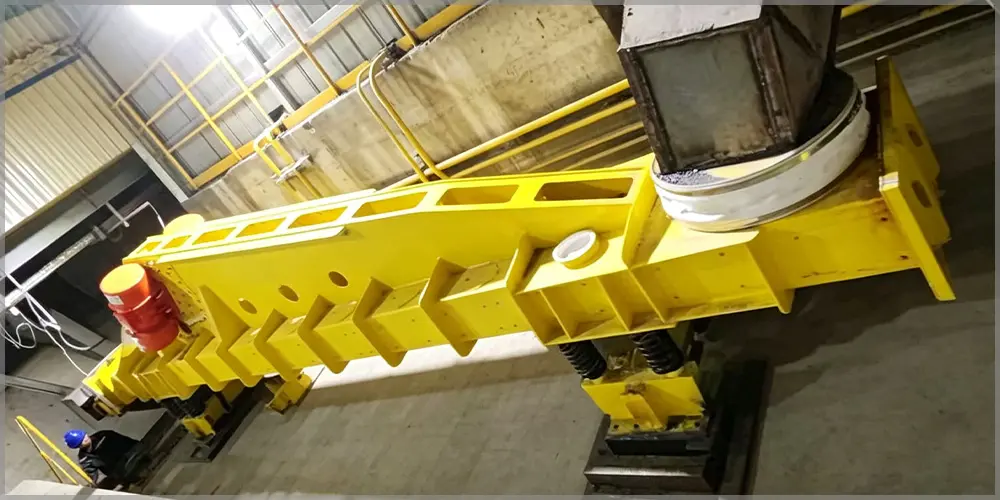

El Aplicación del transportador vibratorio en diversas industrias
