Detenga las fugas de polvo y los atascos: cómo un alimentador vibratorio de motor cerrado estabiliza su línea de producción

En la etapa de alimentación de una línea de material a granel, los problemas son fáciles de malinterpretar. A menudo se culpa a los equipos aguas abajo de un puesto de trabajo polvoriento, una tolva que sigue formando arcos sobre su salida o una trituradora que se detiene bajo una carga irregular, cuando la verdadera causa se encuentra en el alimentador.

Un alimentador vibratorio con motor cerrado resuelve estos problemas en su origen. Combina una artesa sellada y estanca al polvo con dos motores vibratorios que mantienen el material avanzando en un flujo constante y controlado. En este artículo analizamos los problemas de alimentación más comunes, cómo un alimentador vibratorio accionado por motor aborda cada uno de ellos y qué se debe comprobar al especificar uno para su línea.

1. Tres problemas de alimentación que reducen silenciosamente el rendimiento de su línea

1.1 Fuga y derrame de polvo

Los alimentadores de artesa abierta, los puntos de transferencia descubiertos y las bridas de entrada o salida conectadas holgadamente permiten que el material fino escape a la planta. Las consecuencias van más allá de un suelo polvoriento:

• pérdida de producto y mayor consumo de material;

• trabajo de limpieza y tiempo de inactividad relacionado con la limpieza;

• preocupaciones de cumplimiento normativo ambiental y de exposición al polvo;

• riesgo de contaminación cruzada, especialmente para polvos y materiales higiénicos o químicos;

• desgaste acelerado en motores, cojinetes y correas cercanos.

El polvo suele aparecer en la interfaz entre la tolva, el alimentador y el siguiente equipo, porque la vibración y el flujo de material fuerzan a las partículas finas a salir a través de cualquier rendija.

1.2 Atascos, puenteo y formación de arcos en la tolva

El material fino, húmedo, pegajoso o fibroso tiende a unirse en la tolva y en la artesa. El material forma un arco o puente sobre la salida, el flujo pulsa en lugar de correr de manera constante y, a veces, el canal se bloquea por completo. Los operadores pasan entonces tiempo de producción rastrillando, pinchando o limpiando la artesa manualmente.

Las causas comunes incluyen:

• material que tiende a adherirse o aglomerarse;

• puntos muertos en la artesa donde se asienta el material;

• piezas móviles internas, como cuchillas de tornillo, que pueden atascarse con grumos u objetos extraños;

• vibración insuficiente para mantener el material a granel fluido y en movimiento hacia la salida.

1.3 Una tasa de alimentación inestable que sobrecarga los equipos aguas abajo

Cuando el alimentador suministra material en oleadas, cada máquina aguas abajo absorbe esa carga irregular: las trituradoras reciben sobrecargas intermitentes, las cribas procesan profundidades de capa desiguales, y las correas y los mezcladores experimentan picos y caídas repetidos. Esto aumenta el consumo de energía, acelera el desgaste y acorta la vida útil de los equipos aguas abajo. La línea funciona entonces por debajo de su capacidad estable, aunque la tolva de suministro aguas arriba parezca llena.

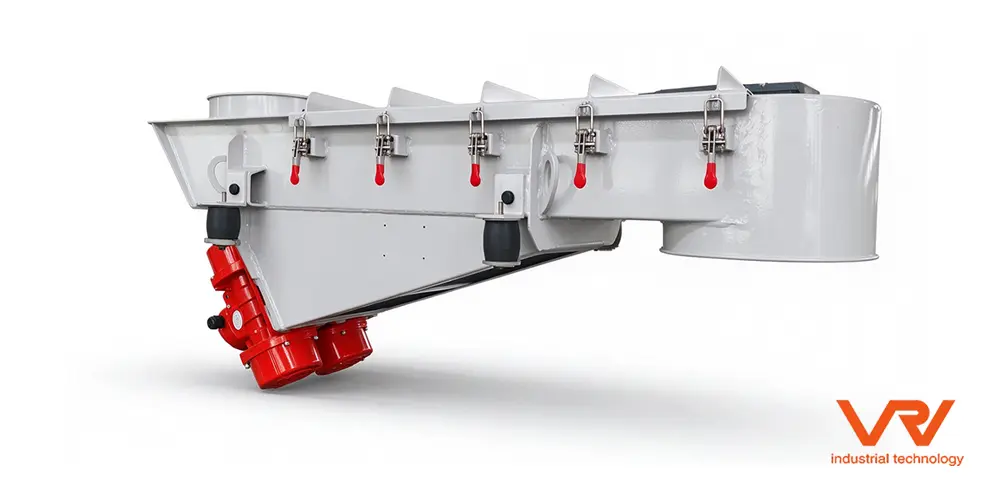

2. Qué es un alimentador vibratorio con motor cerrado

Un alimentador vibratorio con motor utiliza uno o más motores vibratorios montados bajo la artesa como fuente de excitación. En un diseño de dos motores, ambos giran en direcciones opuestas. Sus fuerzas centrífugas horizontales se anulan mutuamente, mientras que los componentes verticales se suman y se combinan en un movimiento vibratorio en línea recta (lineal) a lo largo del ángulo de la artesa.

El material en la artesa es levantado y deslizado hacia adelante repetidamente por esta vibración, descargándose a través de la salida en un flujo continuo y uniforme. Un alimentador vibratorio cerrado coloca esta artesa dentro de un cuerpo sellado con una cubierta extraíble, de modo que el flujo de material queda contenido desde la brida de entrada hasta la salida de descarga.

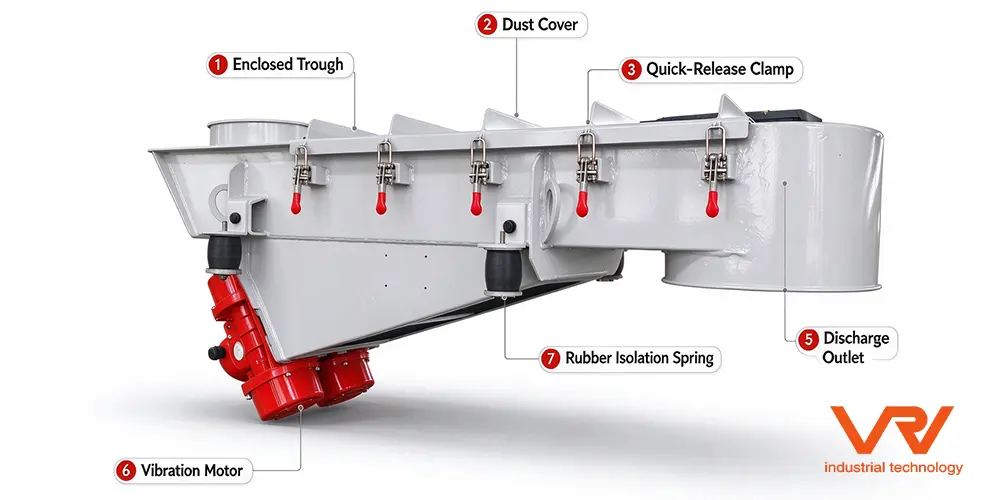

Los componentes típicos incluyen:

• un cuerpo de artesa de acero soldado, en acero al carbono, acero de alta resistencia al desgaste o acero inoxidable a petición;

• dos motores vibratorios fijados a la parte inferior de la artesa;

• resortes de aislamiento de goma que soportan la artesa y separan la vibración del bastidor de soporte;

• una cubierta superior sellada sujeta por abrazaderas de palanca de liberación rápida;

• bridas de entrada y salidas de descarga para una conexión flexible con la tolva y los equipos aguas abajo;

• orejetas de elevación y nervios de refuerzo para la instalación y rigidez estructural;

• un variador de frecuencia (VFD) opcional para ajustar la tasa de alimentación cambiando la frecuencia de vibración.

En comparación con un alimentador electromagnético, una unidad accionada por motor ofrece una mayor amplitud y es más adecuada para el flujo de material a granel pesado, artesas grandes y material abrasivo, al tiempo que permite una salida ajustable mediante el control de la velocidad.

3. Cómo el alimentador vibratorio con motor cerrado VRV resuelve cada problema

3.1 Un cuerpo sellado mantiene el polvo en el interior

El canal cerrado y la parte superior cubierta contienen material a lo largo de toda la trayectoria de alimentación. Las conexiones con bridas en la entrada y la salida están diseñadas para acoplamientos flexibles y herméticos al polvo con la tolva superior y el transportador, trituradora o mezclador inferior. El resultado es un punto de transferencia más limpio: menos polvo en suspensión, menos material derramado alrededor de la máquina y un menor riesgo de contaminación desde el exterior del proceso.

Este diseño sellado es especialmente relevante para polvos, gránulos químicos, minerales, material reciclado y otros productos a granel donde el control del polvo o la pureza del material son importantes.

3.2 La vibración continua previene la formación de puentes y obstrucciones

La vibración lineal mantiene el material activo dentro del canal y rompe los arcos asentados que se forman en las tolvas y los canales. Como un alimentador vibratorio no tiene paleta de tornillo interno, paleta ni cavidad rotativa, no hay ningún mecanismo que pueda atascarse con un bloque, una pieza parásita o un enredo fibroso. El material avanza por vibración en lugar de ser empujado por una pieza giratoria, lo que reduce la probabilidad de bloqueo mecánico.

Cuando el material está húmedo o pegajoso, la geometría del canal, la selección del revestimiento y los parámetros de vibración se pueden adaptar al material a granel real durante la ingeniería, de modo que el canal de flujo permanezca abierto en lugar de acumular residuos.

3.3 El flujo uniforme estabiliza toda la línea de proceso posterior

En lugar de avanzar a tirones, el alimentador descarga material a un ritmo constante que la trituradora, la criba, la cinta transportadora o el mezclador pueden absorber de forma continua. Una profundidad de alimentación constante mantiene el equipo de la línea posterior trabajando cerca de su carga diseñada, suaviza los picos de potencia y reduce el desgaste causado por ciclos de sobrecarga repetidos. Así es como un alimentador bien adaptado protege la inversión realizada en el resto de la línea de producción.

La tasa de alimentación se puede ajustar para adaptarse al proceso: cambiar la frecuencia de vibración mediante un variador de frecuencia (VFD) opcional, o ajustar la configuración de los bloques excéntricos en los motores vibratorios, permite que la producción coincida con la capacidad de la trituradora, los requisitos de dosificación o la velocidad de la línea posterior.

3.4 Los resortes de aislamiento de caucho reducen la vibración y el ruido transmitidos

La artesa descansa sobre resortes de aislamiento de goma en lugar de un soporte de bastidor rígido. Estos resortes sostienen el cuerpo vibratorio al tiempo que aíslan la mayor parte de la vibración de la estructura de soporte, lo que limita la vibración transmitida al bastidor de la planta, las máquinas adyacentes y el suelo del edificio, y ayuda a reducir el ruido de funcionamiento en comparación con una disposición no aislada. Los resortes también simplifican tanto la instalación apoyada como la suspendida, según la disposición por encima y por debajo del alimentador.

3.5 Una cubierta de liberación rápida simplifica la inspección y el mantenimiento

La cubierta superior está sujeta por una fila de abrazaderas de palanca de apertura rápida que se abren sin herramientas. Los operarios pueden levantar la cubierta para inspeccionar el flujo de material, limpiar residuos, reemplazar los revestimientos de desgaste o revisar el interior del canal, y luego cerrarla y sellarla rápidamente de nuevo. Un alimentador vibratorio tiene pocas piezas de desgaste en comparación con los alimentadores de tornillo o rotativos: no hay espiras de tornillo, bolsillos de cadena ni válvulas rotativas que mantener, lo que mantiene el servicio rutinario breve y predecible.

4. Opciones de construcción que puede especificar

Para adaptarse a diferentes materiales y disposiciones de líneas, un alimentador vibratorio de motor cerrado se puede configurar en torno a los siguientes puntos:
