Como un tipo de alimentador de materiales a granel, el alimentador vibratorio Es ampliamente utilizado en industrias como alimentos, minería, carbón y materiales de construcción para el transporte de materias primas a granel debido a sus ventajas como alta eficiencia, bajo nivel de ruido, antiobstrucción, amplitud/frecuencia ajustable y libre de mantenimiento.

Para mejorar la eficiencia de producción de la fábrica utilizando el alimentador vibratorio, primero debemos comprender su estructura. Tras definir claramente nuestras necesidades, podemos obtener un alimentador vibratorio personalizado.

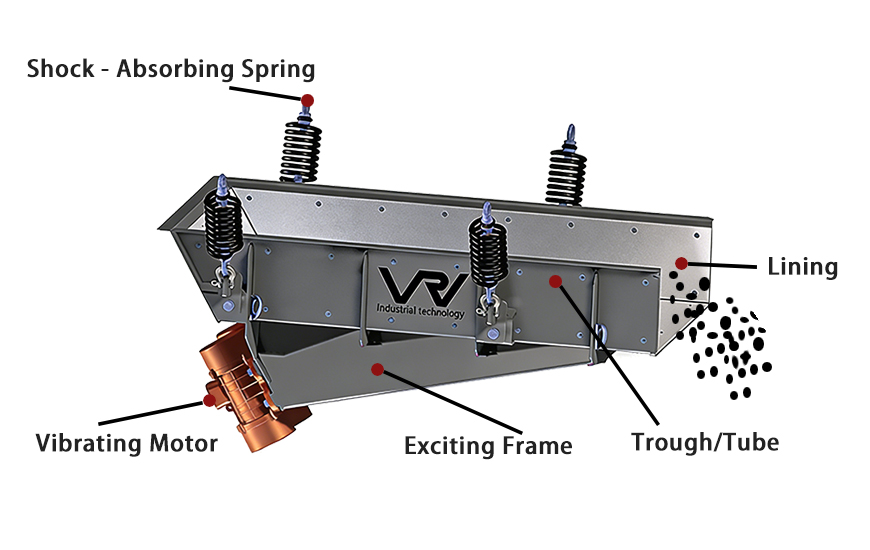

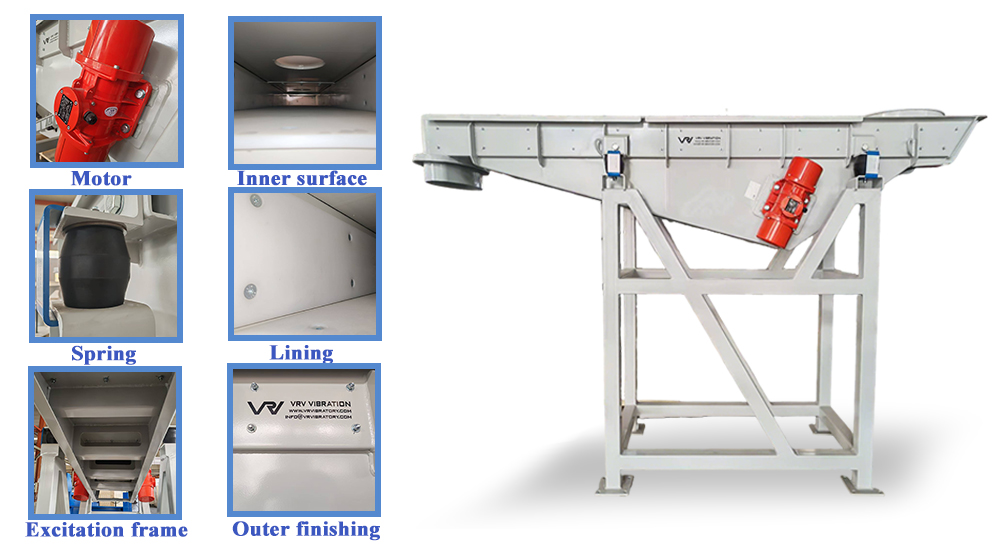

La estructura del alimentador vibratorio es muy sencilla y se compone principalmente de un motor vibratorio, una canaleta/tubería de transporte, un marco de excitación vibratoria, soportes, resortes, revestimientos, etc. Para determinar la calidad de un alimentador vibratorio, es fundamental examinar la selección y el diseño del motor vibratorio y del marco de excitación vibratoria. El fabricante del alimentador vibratorio debe calcular, basándose en parámetros como la capacidad de manipulación, la densidad aparente y el tamaño de los materiales a granel, el motor vibratorio adecuado y el diseño del ángulo, la longitud, etc. del marco de excitación vibratoria.

Motor vibratorio

El motor vibratorio es el núcleo del alimentador vibratorio. Generalmente, adopta una estructura de bloque excéntrico con doble eje de salida. Ajustando el ángulo entre los bloques excéntricos, se puede modificar la magnitud de la fuerza de excitación. Tras el encendido, impulsa el equipo para generar vibración direccional, impulsando así los materiales a lo largo del canal. Sus parámetros de velocidad de rotación y fuerza de excitación determinan directamente la eficiencia de transporte y la estabilidad de amplitud del alimentador.

Canaleta/tubería transportadora

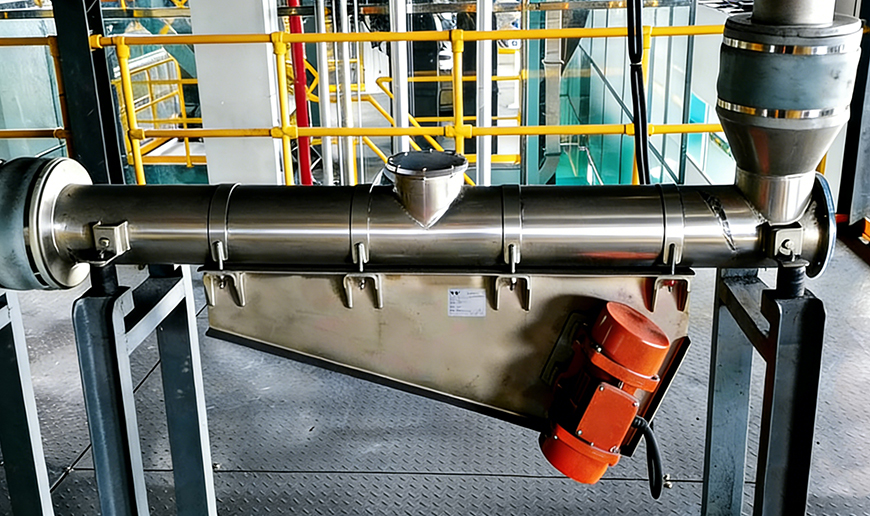

El canal de transporte (o tubería de transporte) es el canal de transporte de material del alimentador vibratorio. El cuerpo del canal suele tener una estructura en forma de canal o placa, mientras que las tuberías son adecuadas para el transporte cerrado de polvos y partículas pequeñas. Su forma, longitud y ángulo de inclinación deben diseñarse según las características del material y los requisitos de transporte. Durante su funcionamiento, se mueve alternativamente con el sistema de vibración y permite un transporte continuo mediante el lanzamiento o deslizamiento de los materiales. Algunos canales están diseñados para ser segmentados para facilitar su instalación y mantenimiento.

Vibración - Marco emocionante

El bastidor de excitación por vibración es el componente de transmisión de fuerza y conexión del alimentador vibratorio. Generalmente, está conectado rígidamente al motor vibratorio y a la canaleta de transporte. Su función es transmitir uniformemente la fuerza de excitación generada por el motor vibratorio a todas las partes de la canaleta, asegurando que todo el cuerpo de la canaleta vibre sincronizadamente y evitando la concentración de tensiones locales. Asimismo, puede contribuir a la fijación del motor vibratorio, garantizando su estabilidad durante la instalación en condiciones de vibración de alta frecuencia.

Apoyo

El soporte es la base de soporte e instalación del alimentador vibratorio. Se utiliza principalmente para fijar el equipo a la cimentación o bastidor. Su forma estructural debe adaptarse al peso total y las características de vibración del alimentador. Generalmente, está diseñado como una estructura de acero soldado o acero fundido, con suficiente resistencia y rigidez para soportar la carga dinámica durante el funcionamiento del equipo. Algunos soportes también permiten ajustar la altura y el ángulo de inclinación para satisfacer diferentes requisitos de instalación y transporte.

Primavera

El resorte es un componente clave para el aislamiento y amortiguación de vibraciones del alimentador vibratorio. Se instala entre el soporte y el marco de excitación de vibraciones (o canal de transporte) y se divide principalmente en resortes espirales y resortes de caucho. Durante el funcionamiento, el resorte no solo soporta el peso propio del equipo, sino que también absorbe la energía de las vibraciones, reduce su transmisión a la cimentación, previene la resonancia y, al mismo tiempo, mediante su propia deformación elástica, ayuda a mantener estable la amplitud del sistema de vibración.

Transatlántico

El revestimiento es un componente protector y resistente al desgaste que se coloca en la pared interior del canal de transporte. Está compuesto principalmente por placas de acero resistentes al desgaste, poliuretano, caucho y otros materiales resistentes al desgaste y a los impactos. Su función es proteger el cuerpo del canal de transporte del desgaste y la abrasión directa de los materiales, prolongando así su vida útil. Además, los revestimientos de diferentes materiales permiten ajustar el coeficiente de fricción entre los materiales y el cuerpo del canal, optimizar la velocidad y la fluidez del transporte, y evitar que se adhieran a la pared.

VRV, un profesional fabricante de alimentadores vibratorios En China, personalizamos alimentadores vibratorios según sus necesidades. Contáctenos para obtener la mejor cotización.
