Descripción general del producto
Acriba vibratoria de movimiento circularEs una máquina de cribado industrial multicapa de alta precisión diseñada para la clasificación de partículas, la eliminación de impurezas y el tamizado de materiales a granel. Adoptando un movimiento de vibración orbital circular, esta criba vibratoria circular presenta una amplitud de vibración estable, una gran capacidad de procesamiento y un rendimiento de cribado sin obstrucciones. Ampliamente aplicada en las industrias minera, de minerales, química, metalúrgica, de materiales de construcción y de granos, la criba vibratoria circular separa eficazmente polvos, gránulos y mezclas granulares según diferentes tamaños de partícula. Como equipo de cribado industrial confiable, resuelve problemas comunes de producción como la clasificación desigual, la baja producción y la obstrucción de la criba durante el procesamiento del material.cantar.
Características y ventajas principales
- Alta precisión de cribado y gran rendimiento.La vibración circular estable garantiza la dispersión y estratificación completas del material, mejorando notablemente la precisión del cribado y la capacidad de procesamiento de una sola máquina, evitando la mezcla de materiales y la separación incompleta.
- Menor tendencia a obstruir la pantallaEl movimiento de rodadura circular ayuda a reducir la adherencia de partículas finas a las aberturas de la malla, facilitando así la obstrucción de los orificios para la mayoría de los materiales granulares. (No apto para polvos finos muy pegajosos).
- Cubierta antipolvo opcional: Se ofrece como opción una cubierta antipolvo para minimizar el desbordamiento de polvo, cumpliendo con los estándares industriales de protección ambiental y mejorando el entorno de trabajo del taller.
- Funcionamiento estable y bajo nivel de ruido.La estructura de vibración optimizada y el diseño excéntrico equilibrado garantizan un funcionamiento suave, un bajo nivel de ruido y un tiempo de funcionamiento continuo prolongado.
- Clasificación multicapa flexible: Admite de 1 a 3 capas de cribado personalizadas, diseño de puertos de descarga flexibles, que cumplen con los requisitos de cribado y clasificación de partículas de múltiples grados.
- Duradero y de bajo mantenimientoEl marco reforzado de la pantalla y la malla de alta resistencia ofrecen una gran resistencia al desgaste y una larga vida útil; su estructura simple con pocas piezas vulnerables reduce los costos de mantenimiento posteriores.
Principio de funcionamiento

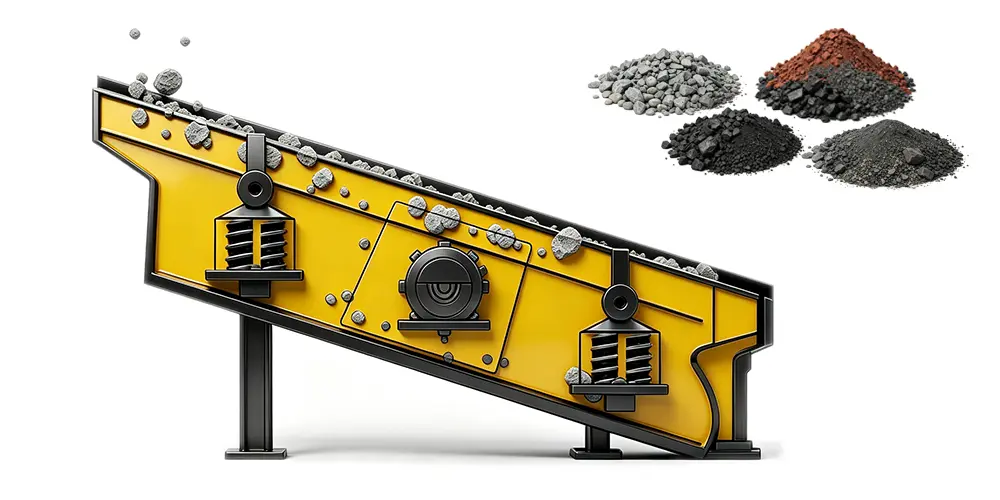

La criba vibratoria de movimiento circular utiliza un motor de vibración con bloques excéntricos como fuente de vibración. Al encenderse, los bloques excéntricos giran a alta velocidad, generando una fuerza centrífuga que impulsa la caja de la criba para producir una vibración orbital circular regular. Una vez que los materiales caen uniformemente sobre la superficie de la criba desde el puerto de alimentación, ruedan, rebotan y se dispersan continuamente bajo la acción de la vibración circular. Debido a los diferentes tamaños de partícula, las partículas finas atraviesan la malla y caen a la capa inferior, mientras que las partículas grandes permanecen en la superficie y se desplazan hacia el puerto de descarga. Las mallas multicapa con diferentes aberturas permiten la clasificación automática de materiales de diversos tamaños de partícula, completando así operaciones precisas de cribado y clasificación.
Especificaciones técnicas
Modelo
Cubierta
Área de proyección
(㎡)
Apertura
(mm)
Tamaño de alimentación
(mm)
Capacidad
(t/h)
Fuerza
(kW)
YK1230
1
3.6
3-50
≤200
15-233
7.5
YK1536
1
5.4
3-50
≤200
30-300
11
YK1545
1
6,75
3-50
≤200
35-350
11
YK1756
1
9.52
3-50
≤200
50-450
18.5
YK1845
1
8.1
3-50
≤200
40-400
18.5
YK2045
1
9
3-50
≤200
50-420
18.5
YK2060
1
12
3-50
≤200
60-500
30
YK2460
1
14.4
3-50
≤200
72-700
30
YK3052
1
15.6
3-50
≤200
80-780
37
2YK1845
2
2×8.1
3-100
≤400
40-400
22
2YK2045
2
2×9
3-100
≤400
50-420
22
2YK2452
2
2×12,48
3-100
≤400
65-600
30
➤Marco de pantalla sin torsión

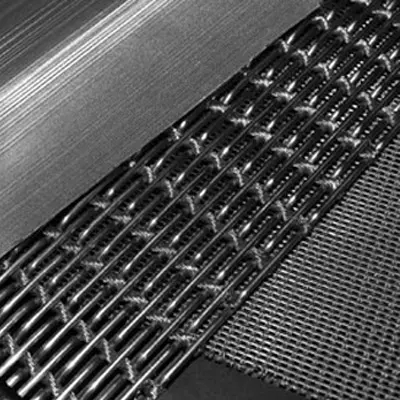

➤ Solución diseñada a medida: el tamaño de la abertura de la pantalla se puede ajustar según sea necesario, con la opción de utilizar material filtrante de poliuretano o acero inoxidable.
➤ Los parámetros de vibración adecuados evitan las frecuencias naturales del cuerpo del tamiz y reducen el efecto de resonancia.

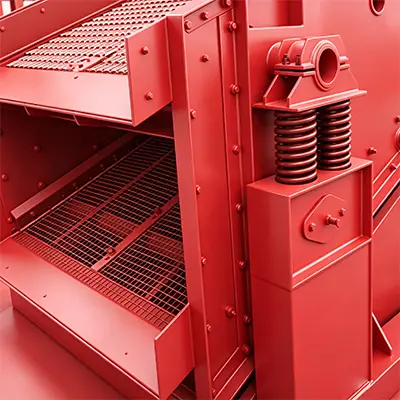

➤ Los paneles laterales y los refuerzos están remachados con pernos HUCK, evitando debilidades o tensiones en el metal que podrían ser causadas por la soldadura, mejorando la resistencia y rigidez de los paneles laterales y la fiabilidad del equipo.

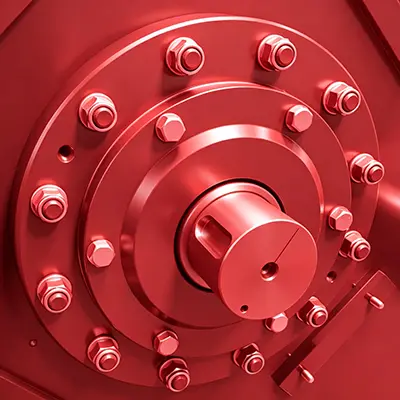

➤ Se adopta una construcción de viga cajón en la viga del excitador y en la viga transversal del bastidor de la criba. Los refuerzos internos mejoran la rigidez y la resistencia de la criba y aligeran la máquina, para así mejorar la eficiencia y reducir el consumo de energía.
➤ La viga del excitador y la viga transversal se someten a un proceso de recocido para eliminar las tensiones posteriores a la soldadura.
Mecanizado entre secciones de vigas y paneles laterales
➤ Larga vida útil (marco de la pantalla hasta 5 años, unidad hasta más de 15.000 horas).
Industrias y materiales de aplicación
Circular‑motion vibrating screen (YK series) adopts single‑shaft block‑eccentric exciter. With excellent material tumbling performance and screen deck self‑cleaning effect, it is mainly designed for dry classification of medium‑coarse bulk materials.
It is widely used in aggregate & quarry plants, mineral processing plants, coal industry, building‑material & metallurgy, solid‑waste recycling, power and chemical industries. Typical processed materials include crushed stone, granite, basalt, river pebble, iron ore, copper ore, raw coal, clinker, steel slag and other bulk minerals.
Available in single‑deck, double‑deck and triple‑deck configurations. Customization is supported according to required capacity, screening area and screen opening size, to fit closed‑circuit crushing, pre‑screening and finished‑product grading processes.
F-A-Q
Q: What is the difference between a circular vibrating screen and a linear vibrating screen?A: Circular vibrating screens adopt circular orbital vibration with higher screening accuracy, suitable for fine powder and granular materials; linear vibrating screens use straight vibration with larger output, more suitable for coarse material grading and large-volume production.
Q: How to solve screen clogging of circular vibrating screen?
A: Equipped with bouncing ball anti-blocking device, combined with continuous circular rolling vibration, which effectively prevents material adhesion and screen hole blockage.
Q: Is the circular‑motion vibrating screen suitable for food‑grade material processing?
A: Yes for coarse pre‑treatment. VRV can customize it with full 304/316 stainless steel for material‑contact parts. It is applicable for washing & sizing of large‑size food granules. Not recommended for fine powder and high‑hygiene fine‑grade production.
Q: What particle size range can the circular‑motion vibrating screen sieve?
A: It is designed for medium‑coarse materials, working for particle sizes from 3 mm up to 100 mm. It delivers high‑capacity multi‑grade classification for granular and lump materials.
VRV Professional Circular Vibrating Screen Solution

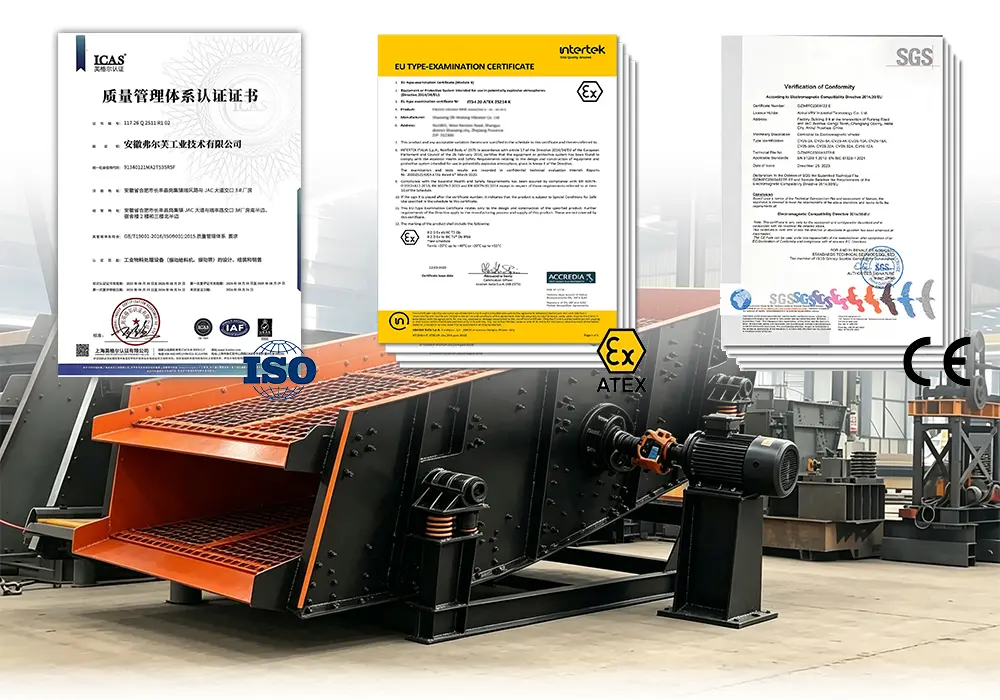

As a professional Chinese supplier of industrial vibrating screen equipment, VRV specializes in R&D and custom‑manufacturing ofcircular‑motion vibrating screens. Supported by ISO quality management system, ATEX and CE certification, we deliver reliable screening solutions tailored to customers’ material properties, capacity requirements and actual site conditions.
Our circular‑motion vibrating screens boast stable running performance, high processing efficiency, energy‑saving design and low maintenance costs. We supply dependable bulk‑material screening & grading machinery for industrial production lines worldwide.
