Principio de funcionamiento del alimentador vibratorio electromagnético.

Nov 28, 2024

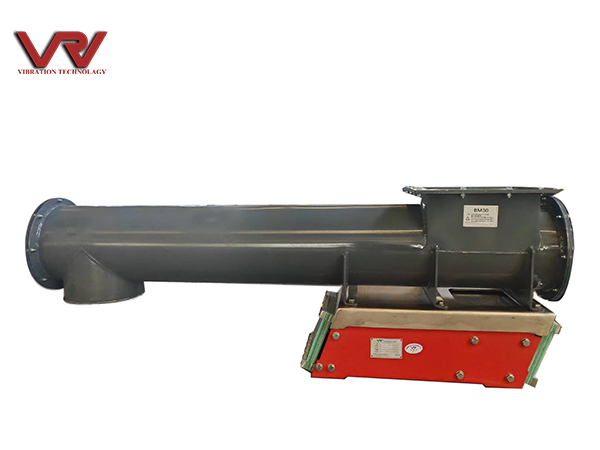

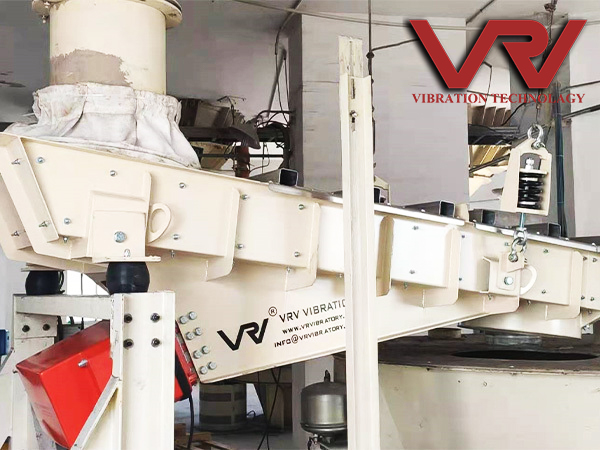

Descripción general de los principios básicos del alimentador vibratorio electromagnético

El alimentador vibratorio magnético es un sistema elástico relativamente completo con vibración forzada direccional de dos puntos. Todo el sistema opera en un estado de resonancia crítico bajo. Utiliza principalmente un excitador electromagnético para impulsar el canal y realizar una vibración alternativa en un cierto ángulo de inclinación, de modo que el material se mueva a lo largo del canal.

Proceso de trabajo específicodel alimentador vibratorio electromagnético
1, Generación de fuerza electromagnética: El excitador electromagnético del alimentador vibratorio electromagnético está compuesto por un electroimán (núcleo y bobina de hierro), una armadura y un resorte de vibración principal. Cuando una corriente pulsante unidireccional después de la rectificación de media onda pasa a través de la bobina, durante el semiciclo positivo de la corriente alterna, la corriente pulsante fluye a través de la bobina y el electroimán genera una fuerza de succión electromagnética pulsante, lo que hace que la armadura y el hierro núcleo para atraerse entre sí. Durante el semiciclo negativo, no pasa corriente a través de la bobina y la fuerza electromagnética desaparece.
2, vibración del canal: la armadura está conectada con el resorte de vibración principal del canal. Bajo la acción de la succión electromagnética en el semiciclo positivo, el canal se mueve hacia atrás y el resorte principal del excitador se deforma y almacena energía potencial. Cuando la fuerza electromagnética desaparece, la armadura se separa del electroimán bajo la acción de la fuerza del resorte y el canal avanza. De esta manera, el canal de material realiza continuamente una vibración alternativa a la frecuencia de la fuente de alimentación de corriente alterna.
3, Transporte de material: debido a la vibración recíproca del canal y un cierto ángulo entre la dirección horizontal del canal y la dirección de la línea de acción de la fuerza excitante, los materiales en el canal realizan continuamente movimientos de microlanzamiento hacia adelante. una trayectoria parabólica bajo la acción de la vibración, logrando así un transporte continuo de materiales.

Principio de control de la velocidad de alimentación del alimentador vibratorio electromagnético

Al ajustar el voltaje rectificado, se puede controlar la magnitud de la fuerza de excitación y luego se puede lograr el propósito de controlar la velocidad de alimentación del alimentador vibratorio electromagnético. Debido a que el control eléctrico del alimentador vibratorio electromagnético adopta un circuito rectificador de media onda, la velocidad de alimentación se puede ajustar de forma continua y se puede utilizar bien en el proceso de producción de control automático para realizar la automatización del proceso de producción. Vrvibratory es fabricante profesional de alimentadores vibratorios, obtenga más detalles de nosotros rápidamente.
