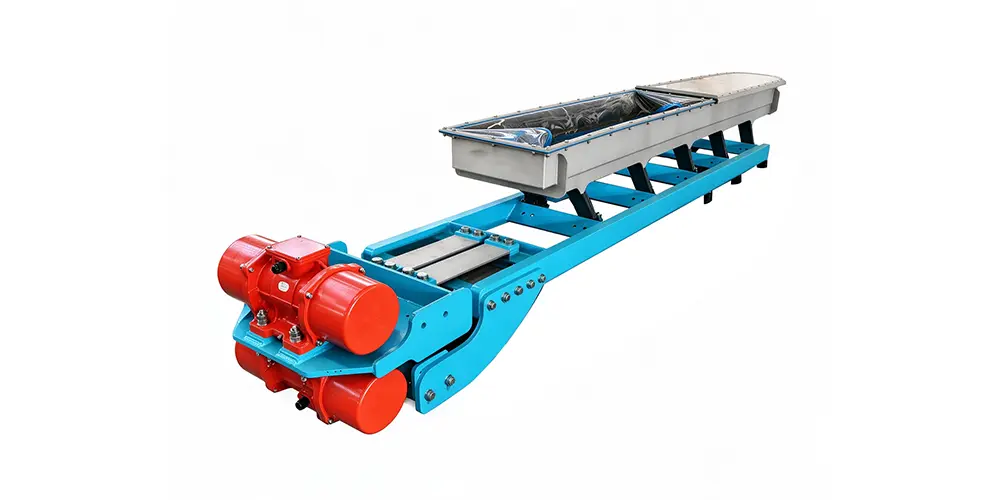

Transportador vibratorio resonante de dos masas para el transporte a granel de larga distancia

Para el transporte continuo de larga distancia de materiales a granel granulares y en polvo, los equipos vibratorios convencionales suelen generar una gran carga dinámica en los cimientos de la planta. Nuestro transportador vibratoriode artesa resonante de dos masas resuelve este problema. Este transportador resonante se utiliza ampliamente en las industrias de la metalurgia, química, alimentaria y de procesamiento de polvos. Mueve sólidos a granel de manera constante a lo largo de la artesa con un bajo consumo de energía y baja vibración en la base. Se puede fabricar como una artesa abierta o una artesa completamente sellada con cubiertas para la contención de polvo.

El sistema consta de dos cuerpos de masa conectados por resortes de láminas elásticas:

1. Masa superior: artesa vibratoria, placa de revestimiento y material transportado
2. Masa inferior: bastidor base y motor vibratorio / unidad excitadora

El equipo funciona cerca de su frecuencia de resonancia natural. Las dos masas vibran en direcciones opuestas. La mayoría de las fuerzas de inercia se cancelan entre sí internamente. Solo se transmite una vibración mínima a los cimientos del suelo.

Es por eso que podemos obtener una amplitud estable con una potencia de motor relativamente baja, incluso para diseños de artesas largas.

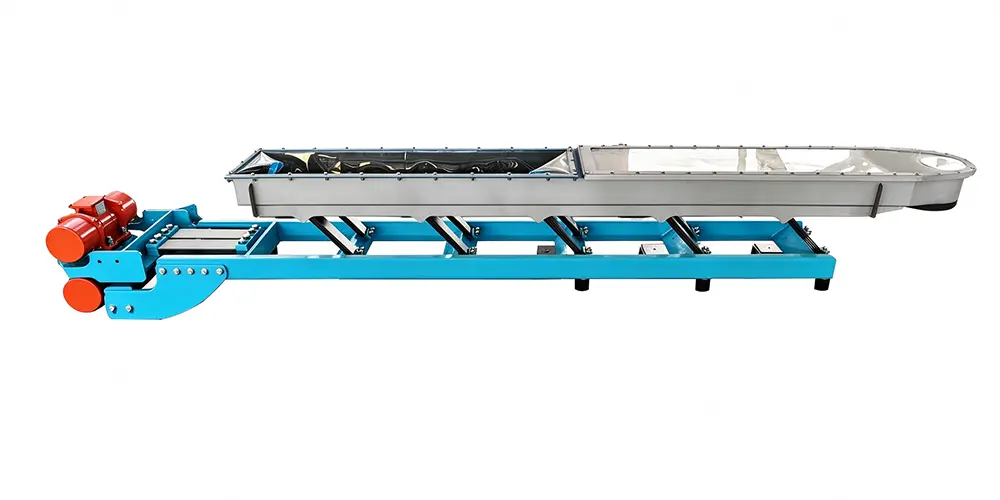

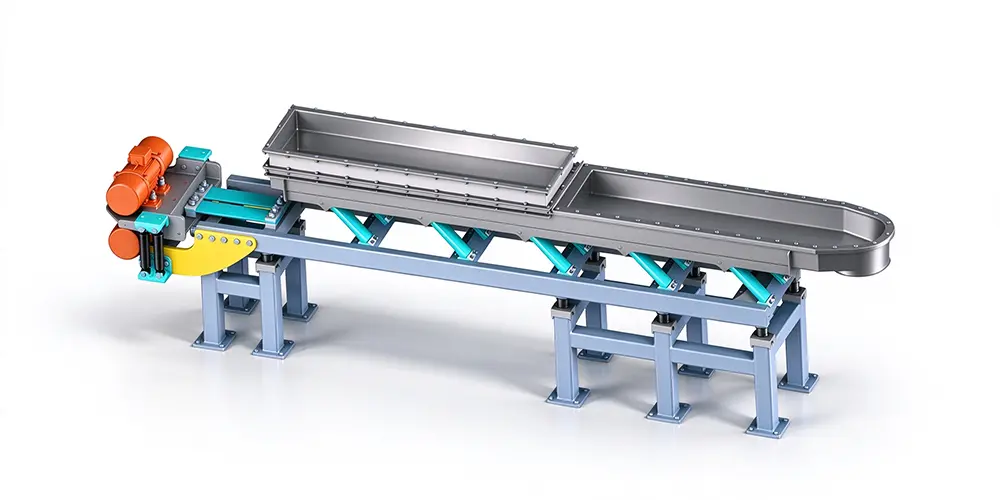

Estructura principal de nuestro transportador vibratorio de artesa

• Artesa: cuerpo de artesa largo, con material opcional como ss304, q235b.
• Cubierta de la artesa: cubierta de inspección transparente disponible para versiones de transporte selladas. Se puede agregar un puerto de extracción de aire reservado para la extracción de vacío / polvo.
• Conjunto de resortes de láminas: los resortes de láminas negros conectan la masa superior y la inferior.
• Monitoreo y control de vibraciones: unidad VFD compatible para ajustar la amplitud y la velocidad de transporte de forma continua.

Beneficios clave

• Baja carga dinámica en los cimientos: no se requiere una base de hormigón armado pesado. Fácil instalación en estructuras de acero o pisos de fábricas.
• Bajo consumo de energía: la amplificación resonante reduce la potencia del motor requerida.
• Amplitud estable y constante para un flujo de material uniforme.
• Longitud y ancho de artesa personalizados para diferentes distancias de transporte.
• Opciones de revestimiento resistente al desgaste para sólidos a granel abrasivos.
• Diseño opcional completamente sellado para evitar fugas de polvo.

Materiales típicos y aplicaciones industriales

Nuestro transportador resonante de dos masas maneja muchos materiales sólidos a granel:

• Polvo mineral, grava de mineral
• Granos alimenticios, polvo químico
• Material a granel caliente o frío (se puede equipar con camisa de enfriamiento)

Industrias comunes: metalurgia, minería, procesamiento químico, fundición, procesamiento de alimentos.

Transportadores vibratorios de dos masas frente a una sola masa

---

Opciones personalizadas

• Cubierta de artesa sellada, abertura de inspección y puerto de extracción de aire reservado
• Placa de artesa perforada para prectizado
• Revestimiento resistente al desgaste (acero NM400, revestimiento UPE)
• Unidad de control: modo manual / automático
• Diferente pendiente de la artesa, forma de la salida de descarga

Preguntas frecuentes

P1: ¿Qué es una artesa en los equipos de transporte vibratorio?

Una artesa es una estructura larga en forma de canal abierto para transportar y guiar el flujo de material a granel. Es el principal cuerpo de trabajo de los transportadores y alimentadores vibratorios.

P2: ¿Puede este transportador manejar materiales abrasivos como el FeSi75?

Sí. Instalamos revestimientos de desgaste reemplazables dentro de la artesa para materiales abrasivos como el ferrosilicio FeSi75.

P3: ¿Es obligatorio el refuerzo de los cimientos?

No se requiere en la mayoría de los casos, lo cual es una gran ventaja de la estructura resonante de dos masas.

P4: ¿Podemos ajustar la amplitud de transporte?

Sí. La unidad de control combinada permite el ajuste continuo de la amplitud y admite la retroalimentación del sensor de vibración para el control de lazo cerrado PID.

Obtener propuesta técnica

Si tiene un proyecto de transporte de material a granel, comparta su tipo de material, densidad aparente, capacidad requerida y longitud de la artesa. Como fabricante profesional de transportadores vibratorios en China, VRV el equipo de ingeniería puede proporcionar un plano técnico y una cotización personalizados. Póngase en contacto con nosotros para seguir conversando.
