¿Qué es un alimentador vibratorio de artesa? Estructura y protección contra el desgaste explicadas

Si trabaja en minería, canteras, procesamiento de minerales, metalurgia o manipulación de sólidos a granel, es probable que haya confiado en un alimentador vibratorio para mantener un flujo de material constante desde silos, tolvas o acopios hacia las trituradoras, cribas y equipos de clasificación situados aguas abajo. Entre los estilos de alimentadores comunes, el alimentador vibratorio de artesa destaca en aplicaciones abrasivas de servicio pesado, donde el impacto y el desgaste por deslizamiento deterioran rápidamente el equipo de alimentación ordinario.

En VRV, diseñamos alimentadores vibratorios de artesa accionados por motor construidos en torno a una verdad fundamental: la protección contra el desgaste no es una solución única para todos los casos. Las diferentes zonas del interior de la artesa sufren patrones de desgaste completamente diferentes, razón por la cual nuestra configuración de doble revestimiento separa la protección contra impactos de la protección contra el transporte.

Cómo funciona un alimentador vibratorio de artesa

Un alimentador vibratorio de artesa utiliza dos motores de vibración como fuente de excitación. La rotación sincronizada de bloques excéntricos en el interior de los motores crea una fuerza de excitación lineal direccional. Esta fuerza impulsa toda la artesa para realizar una vibración recíproca pequeña y rápida.

El mineral a granel, los áridos o el material granular en el interior de la artesa se elevan y se deslizan hacia adelante repetidamente con cada ciclo de vibración. Los operadores ajustan el caudal de alimentación fácilmente mediante inversores de frecuencia, haciendo coincidir la velocidad de alimentación con la capacidad de su circuito de trituración y cribado.

A diferencia de los alimentadores de banda, no hay ninguna banda flexible que se pueda rasgar o estirar. A diferencia de los alimentadores de tornillo, no hay riesgo de bloqueo con partículas de roca grandes y afiladas. Esta disposición mecánica simple hace que el alimentador vibratorio de artesa sea ideal para operaciones continuas 24/7 en entornos severos de procesamiento de minerales.

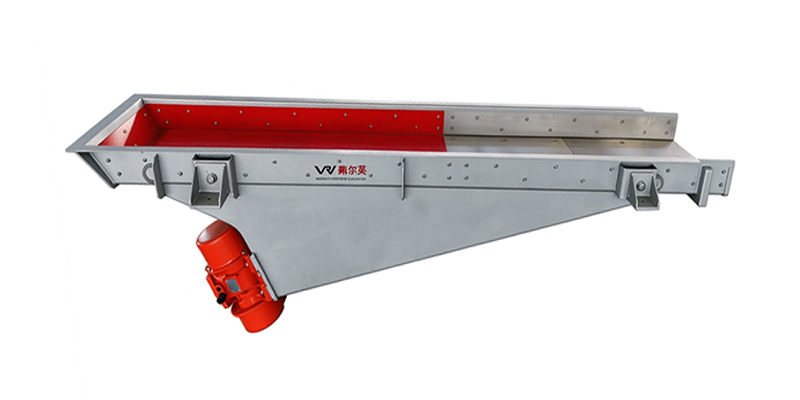

Estructura principal de un alimentador vibratorio de artesa accionado por motor

Toda la máquina se puede dividir en cuatro conjuntos principales:

1. Artesa del alimentador: El canal abierto por donde viajan los materiales. Forma la columna vertebral estructural y soporta el impacto directo y la abrasión del material.
2. Motor de vibración: La unidad de excitación montada debajo del cuerpo de la artesa, que suministra fuerza vibratoria controlada.
3. Soportes de suspensión / soporte: Orejetas y bases de asiento para montaje suspendido o instalación montada en el piso.
4. Conjunto de resortes de amortiguación: Aisla la vibración de los cimientos del edificio o de las estructuras de acero de soporte y estabiliza la amplitud de funcionamiento.

La parte más crítica para el mantenimiento no es el armazón ni el motor; es el sistema de revestimiento reemplazable abulonado al interior de la artesa.

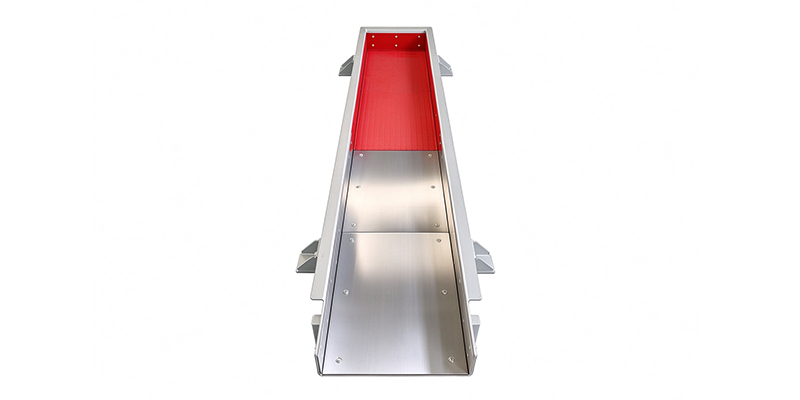

Protección contra el desgaste: Nuestro diseño de doble revestimiento (Revestimiento endurecido superficialmente + Revestimiento de acero resistente al desgaste)

La mayoría de los alimentadores vibratorios estándar están revestidos con un solo grado de placa de desgaste en toda la artesa. Esto crea un compromiso: o bien gasta de más en un endurecimiento superficial completo para áreas con desgaste por deslizamiento leve, o bien instala revestimientos de acero generales que fallan rápidamente en la zona de entrada de alto impacto.

Nuestro diseño optimizado resuelve este desequilibrio:

• Revestimientos endurecidos superficialmente rojos: Instalados en la zona de impacto de caída del material. El endurecimiento superficial con recubrimiento de carburo de cromo soporta fuertes impactos puntuales y abrasión por surcos de mineral afilado y grueso y roca triturada. Esta zona recibe la peor parte del material que cae, por lo que los revestimientos endurecidos superficialmente prolongan drásticamente los intervalos de servicio aquí.
• Revestimientos de acero plateado resistentes al desgaste: Disputos a lo largo de la sección de transporte aguas abajo. Esta área experimenta una fricción de deslizamiento constante en lugar de un impacto fuerte. El acero resistente al desgaste de primera calidad ofrece una resistencia estable a la abrasión a un costo más razonable que la cobertura completa con endurecimiento superficial.

Todos los revestimientos son reemplazables mediante pernos. Cuando se alcanzan los umbrales de desgaste, los equipos de mantenimiento cambian las placas individuales sin retirar todo el cuerpo del alimentador. Esto reduce el tiempo de inactividad y disminuye los gastos operativos a largo plazo.

Aplicaciones típicas

Este estilo de alimentador vibratorio de artesa se adapta a materiales a granel de alta abrasión, incluyendo piedra triturada, granito, basalto, mineral de hierro, carbón, áridos minerales y escoria metalúrgica. Se despliega ampliamente antes de trituradoras de mandíbula primarias, trituradoras de cónico y cribas vibratorias de múltiples pisos.

Personalizamos el ancho, la longitud, el grosor del revestimiento y el estilo de montaje de la artesa para que coincidan con la densidad de su material, el tamaño máximo de los trozos y la capacidad requerida en toneladas por hora.

Reflexiones finales

Un alimentador vibratorio bien diseñado es mucho más que una simple canaleta de material. Su estrategia de revestimiento determina directamente el tiempo de actividad de su planta, el presupuesto de repuestos y la estabilidad general de la producción. El diseño de revestimiento de acero resistente al desgaste más endurecimiento superficial dividido por zonas le brinda una durabilidad equilibrada y eficiencia de costos para tareas de alimentación abrasivas.

Si está evaluando un alimentador vibratorio de artesa para su línea de trituración o procesamiento de minerales, comuníquese con VRV para obtener dibujos técnicos, recomendaciones de diseño de revestimiento y una cotización adaptada a sus condiciones de material.
